TN233HST – Importación de datos de Historian Server en CSV a InSight

TN233HST – Importación de datos de Historian Server en CSV a InSight

En este documento se detallan los pasos para realizar la importación de datos de Aveva Historian en un archivo CSV a Aveva InSight.

Historian Server cierra la brecha entre un entorno de monitoreo de planta de alto volumen en tiempo real y un entorno de información empresarial abierto y

flexible.


Historian Server:

-Adquiere datos de la planta de servidores de E/S de alta velocidad, InTouch, Application Server y otros dispositivos


-Comprime y almacena datos


- Responde a las solicitudes SQL de datos de la planta



AVEVA Insight es una solución segura y administrada de software-as-a-service(SaaS) para recopilar, almacenar y visualizar datos industriales para tomar

decisiones comerciales más rápidas e inteligentes. Los datos son vistos a través de cloud-based Insight, que es una herramienta basada en navegador para consultas rápidas de datos, tendencias, y análisis.


Aunque existe la posibilidad de replicar datos de Historian Server (Tier 1) a Aveva Insight (Tier 2), en esta nota técnica se va centrar en como subir datos

almacenados en Historian Server en formato CSV a Aveva Insight  .


Esta nota técnica está compuesta de los siguientes bloques:


1.  Exportación de datos almacenados en Aveva Historian Server en formato CSV


2.  Subir el archivo CSV a Aveva InSight




1. Exportación de datos almacenados en  Aveva Historian Server en formato CSV

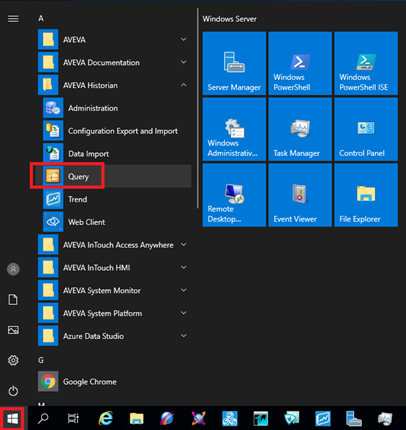

1.1 Para realizar la exportación de los datos de Historian en un archivo CSV, en esta nota técnica se va hacer uso de una de las herramientas que tiene Historian

Client. Esta herramienta es Query. Esta herramienta se puede localizar en el menú de Inicio de Windows, bajo la carpeta AVEVA Historian.




1.2 Una vez abierta esta herramienta, se realiza una query a modo de ejemplo, de dos tags de Historian, con un retrieval tipo cyclic y en formato wide para ver
ambas variables en columnas diferentes.





1.3 Para guardar los datos de ambos tags, ir a File/Save e introducir un nombre para este archivo asegurándose que se salva como tipo CSV





1.4 El formato de los datos guardados en este archivo .CSV es el mostrado en la imagen de abajo. En el siguiente módulo de esta nota técnica se muestra como

debe ser el formato de este archivo CSV para poder ser interpretado por InSight, el cual coincide con el mostrado en este punto.








2.  Subir el archivo CSV a Aveva InSight



2.1 Para acceder a AVEVA InSight ir al link mostrado a continuación.


En este ejemplo, se da por hecho que el  usuario esta registrado, por lo que tendrá  que introducir su Email y Password para acceder.


https://online.wonderware.eu/




2.2 Una vez que se ha accedido, en el lado derecho superior de la pagina general hay un icono señalado con un recuadro rojo en la foto de abajo, se accede a un

menú de dos opciones. En este caso se hará clic en el que diga Administración, señalado con la flecha roja de lo foto que está a continuación.





2.3 Dentro de las diferentes opciones que ofrece la pagina de Administración, seleccionar la opción “Origines de datos”.




2.4 Dentro de esta opción de “Orígenes de Datos” ir al botón de añadir un nuevo origen de datos (1) y dentro del menú que se desplegara seleccionar CSV/JSON
(2)





2.5 Una vez seleccionada CSV/JSON, aparecerá una ventana tipo pop-up pidiendo el nombre de la fuente de datos, su ubicación y las coordenadas de

geolocalización. Por último, en la parte inferior de la ventana pop-up hacer clic sobre Aceptar.



2.6 Al aceptar la información introducida para el nuevo origen de datos configurado, aparece una nueva ventana, donde se podrá arrastrar el archivo CSV exportado

de Historian sobre el área marcada dentro de esta misma ventana. Por otro lado, en la parte inferior de esta ventana se puede descargar los archivos CSV de ejemplo para ver el formato necesario para subir esta información a InSight.




2.7 Abajo se muestra las diferentes opciones de formatos a elegir. En esta nota técnica se ha seleccionado “Datos (CSV extendido)” ya que la query realizada en

Historian tenia formato Wide el cual muestra los valore de los dos tags en columnas independientes.


2.8 En la siguiente foto se muestra el archivo con el formato ejemplo, llamado “SampleCSVDataFile”.




2.9 Un vez confirmado que el formato del archivo exportado de Historian, cumple con el formato ejemplo, arrastrar el archivo exportado de Historian (en el

ejemplo es llamado “Historian_CSV_”) sobre la ventana de importación


2.10 Una vez que el archivo ha sido cargado este aparece dentro de la hoja de Orígenes de Datos, mostrando el nombre que se introdujo en el punto 2.5 y la hora

en la que se hizo la última descarga. En la misma línea donde se muestra la información del archivo importado a InSight, en el extremo derecho aparece un icono de tres puntos. Hacer clic sobre el




2.11 Haciendo clic sobre el icono mencionado en el punto anterior se puede seleccionar Ver Historial” para confirmar si la tranferencia ha sido correcta o habido

algún tipo de problema.



2.12 Se abre una nueva ventana se puede ver bajo la columna Estado aparece un icono mostrando que no ha habido problemas en la transferencia.




2.13 Volviendo a la pagina de Orígenes de Datos o a la página de inicio se puede acceder al icono llamado InSight donde podemos ir a buscar, representar y

visualizar la información importada en el CSV.




2.14 En este caso se va a mostrar la información de una de las variables importadas. Fijarse que el nombre de la variable importada es Temperature_001.PV y

que esta viene precedida por el nombre del origen de datos introducido ene l punto 2.5.



2.15 En este caso se han importado datos de un intervalo de dos horas y que tiene una antigüedad de dos semanas respecto al día actual. Por defecto, Insight nos

muestra valores para el día en el que se está por lo que en este caso, no se tienen datos y la vista previa de la gráfica es plana. Para obtener una gráfica con mejor
resolución, se va a crear un filtro en tiempo que se adapte al intervalo de los datos cargados en InSight



2.16 Se indica el rango de fecha y hora mostrada en los recuadros rojo de la foto que está a continuación y se aplica el filtro.





2.17 Una vez seleccionado el filtro adecuado, se puede ver que en la vista previa de la gráfica que esta varía según los valores cargados. Para ver la grafica dentro

de la escala de valores de temperatura /tiempo hacer clic sobre el icono que se apunta con la flecha roja.

2.18 Representación gráfica de la variable de temperatura.




2.19 Por último, para ver la geolocalización de el origen o fuentes de datos se puede ir al lado derecho de la grafica y seleccionar el Icono Mapa.




2.20 Mapa con la ubicación del la origen o fuente de datos introducido en la geolocalización del punto 2.5.
